Sensirion打破CO₂传感器尺寸限制

Sensirion再次成为环境传感器解决方案创新先锋，推出占地仅需1平方厘米的SCD4x创新微型CO₂传感器。此次颠覆性创新以光声传感器技术为原理，尺寸降至最小的同时保证性能最优化，为更多集成和应用开辟新的空间。SCD4x具有无与伦比的高性价比，尤其适合批量生产和成本敏感应用。

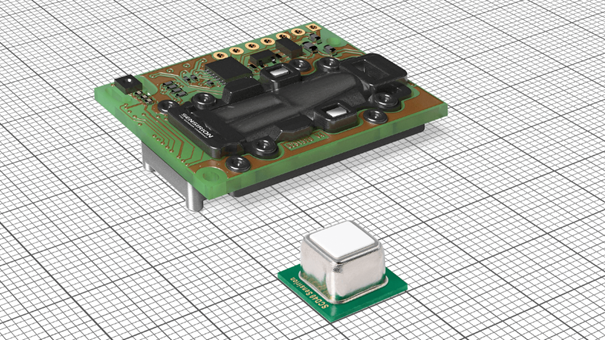

SCD30 (NDIR)和SCD4x (PASens®技术) 尺寸对比/来源：Sensirion AG

随着人们的环境意识增强，不仅衣食住行方式发生变化，建筑设计也受到影响。为节约自然资源（主要用于取暖），现代房屋设计往往力求高能效。这会导致建筑越来越密闭，隔热性也比传统建筑更好。气密性高的建筑更不容易透过墙体、屋顶、窗户、裂缝等实现气流交换，从而降低室内空气质量。而室内空气质量降低又会影响人们的工作效率和健康福祉。因此，室内必须配备有效通风系统，才能保证足够的新鲜空气，从而创造健康高效的环境。由于通风系统调节和引入新风时需要大量能源，所以必须确保系统具有高能效。按需控制气流交换的通风策略能够实现这一点。


人类是室内CO₂浓度增加以及其他污染产生的主要原因。室内人数以及人类活动（如做饭、运动、娱乐）不同，对新鲜空气的要求也会随之变化。人所在的密闭建筑，CO₂浓度越高，空气质量越低。因此CO₂浓度被视为空气质量指数之一，也可作为通风系统控制参数使用——基于室内空气质量测量结果按需通风，既能保证环境健康舒适，又能实现高能效。


基于独特PASens®技术的Sensirion新款SCD4x传感器正在革新CO₂传感器市场。PASens®技术采用光声测量原理。它不同于目前常见的非分散红外技术(NDIR)，传感器灵敏度与光学腔大小无关，因此可在保证传感器性能的同时将CO₂传感器尺寸减至最小。顾客得以实现灵活紧凑且性价比高的集成方式，也不会再因安装空间受限无法使用CO₂传感器。另外，由于集成电子元件数量大幅减少，传感器成本结构优化，售价也大大降低。得益于其微型尺寸和优化的成本结构，SCD4x可集成至更多新产品和大批量应用，比如紧凑型通风系统、空气交换器、风管探头，空气净化器，恒温器，空调机组和空气质量监测仪。

室内空气CO2浓度增加的影响

二氧化碳是人体代谢的主要产物之一。食物摄入后，碳水化合物、脂肪和蛋白质在氧气的作用下转化为二氧化碳，随后通过呼吸再次传递。尽管CO₂呼出后会很快稀释，但密闭空间内的CO₂浓度仍会迅速上升。尤其是研讨会区域、教室等人流量大的地方，以及汽车驾驶室等小空间，CO₂浓度可能在短短几分钟内迅速增加十倍。相对来说，大气中的CO₂浓度与位置无关，一般在400ppm左右，但在通风不足的室内也可能达到5000ppm。CO₂累积会使人体代谢更加复杂，CO₂浓度达1000ppm时则可能出现困倦和注意力难以集中。

考虑到CO₂对人体代谢的特殊影响，有必要对CO₂分子进行选择性测量。针对室内 CO₂，通过红外光吸收对单个原子的相对振荡进行选择性激发较为合适。图1为大气中典型气体的不同吸收带。

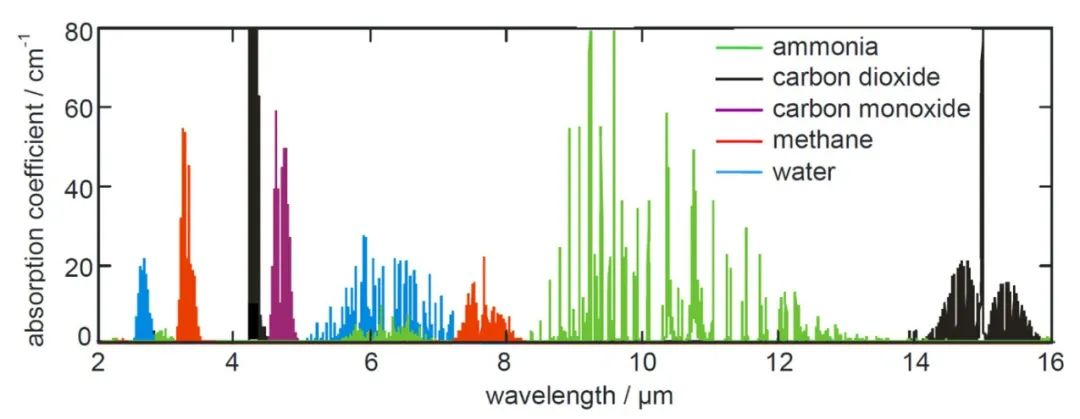

图1：典型大气气体吸收带（来源：Hodgkinson & Tatam, Meas. Sci. Technol. 24 (2013) 012004）

图中显示，波长为4, 26μm的 CO₂有一条非常明显的吸收线，且与其它气体基本不重合，因此非常适合选择性测量。与NDIR气体传感器（如Sensirion SCD30）不同，光声传感器无需检测透射光亮，而是通过光声效应间接检测气体吸收光量。光声效应一般指气体吸收光后压力增加。


被红外辐射激发的分子将振动激发转移至其它分子，从而导致平动能增加，即局部温度升高。封闭体积内，平动能增加会导致压力增加，从而被压力传感器捕捉。图2为非谐振式光声气体传感器的一般设计。

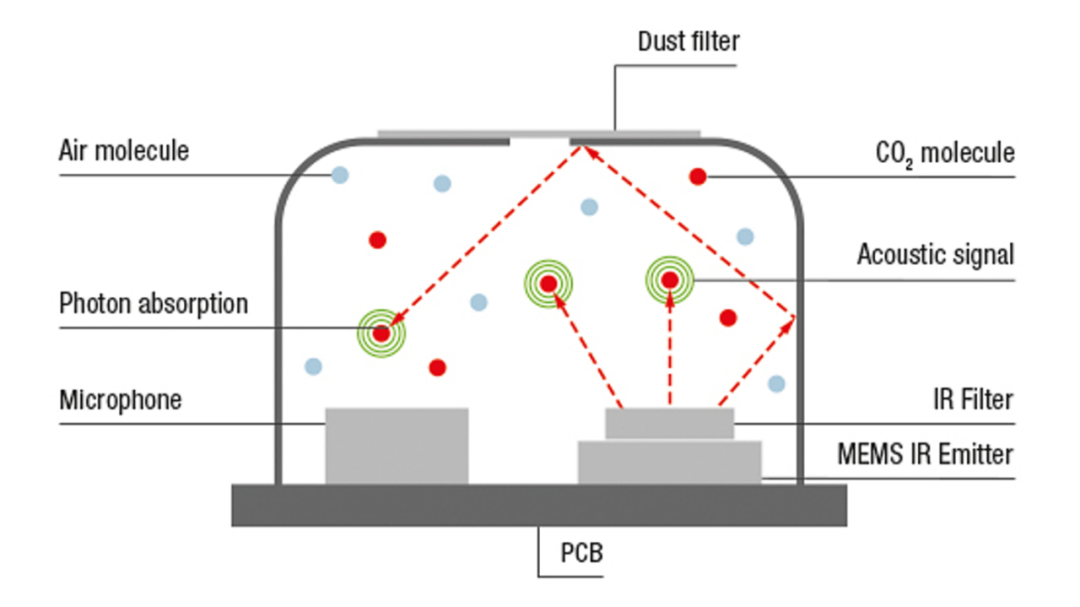

图2：非谐振式光声气体传感器装置示意图（来源：Sensirion AG）

PASens®技术

光声传感器关键元件包括：由窄带红外光照射的封闭光声腔、检测光声腔压力变化的麦克风、以及与外部进行气体交换的光声池开口。宽带红外发射器发出光源，经带通滤光片后形成窄带红外光。


通过光声传感器（如SCD4x）形成信号确定CO₂浓度的原理如下：


• 打开红外光源，释放窄带红外光照射光声腔，激发待测气体分子（本文为CO₂）振荡。

• 一段时间后（通常为几毫秒），振荡消退，气体温度升高，压力随之上升。

• 与气体分子振荡激发和消退的时间相比，光声腔内的压力平衡时间更短，因此可利用与光声腔相连的麦克风记录压力上升情况。

• 10ms后，光源关闭，光声池与环境达到热平衡，温度和压力随之下降，系统回到初始状态。



为提高生成信号信噪比，以上测量操作需重复多次。因此，测试采用调制光源，产生的周期性压力变化可视为声波。与首选灯泡作为光源的SCD30不同，SCD4x选用Sensirion基于MEMS技术的光源发射器。它可以迅速调制光源，而且由于主动控制光源所以更具长期稳定性。为实现传感器微型化和避免受环境影响，所有SCD4x零部件均安装在光声池内（见图3）。

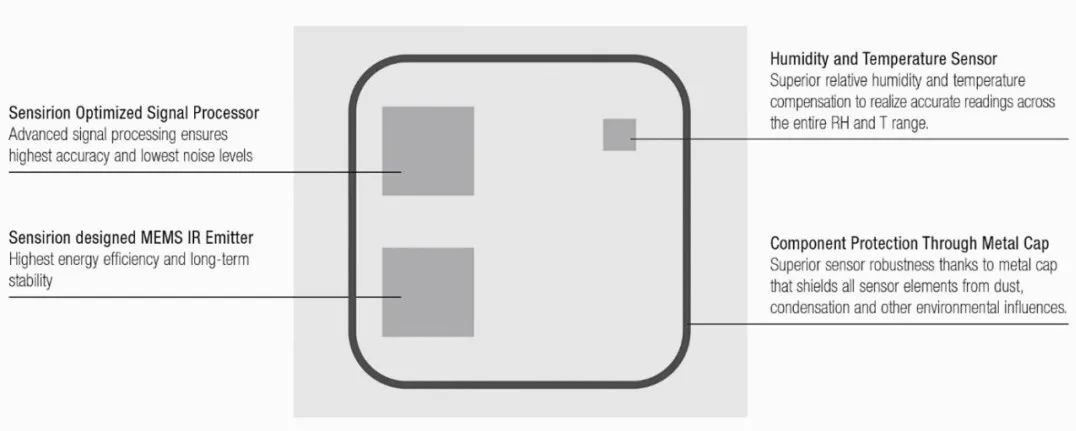

图3：Sensirion PASens® 技术关键部件（来源：Sensirion AG）

总结

Sensirion再次走在环境传感技术创新前沿，打造更健康高效的环境。SCD40打破CO₂传感器尺寸限制，继续书写SCD30的成功故事。SCD4x创新微型CO₂传感器兼具尺寸和价格优势，可集成至各种家用设备，且性能比传统NDIR传感器更优。图为可配置Sensirion创新CO₂传感器解决方案的示范应用/设备。

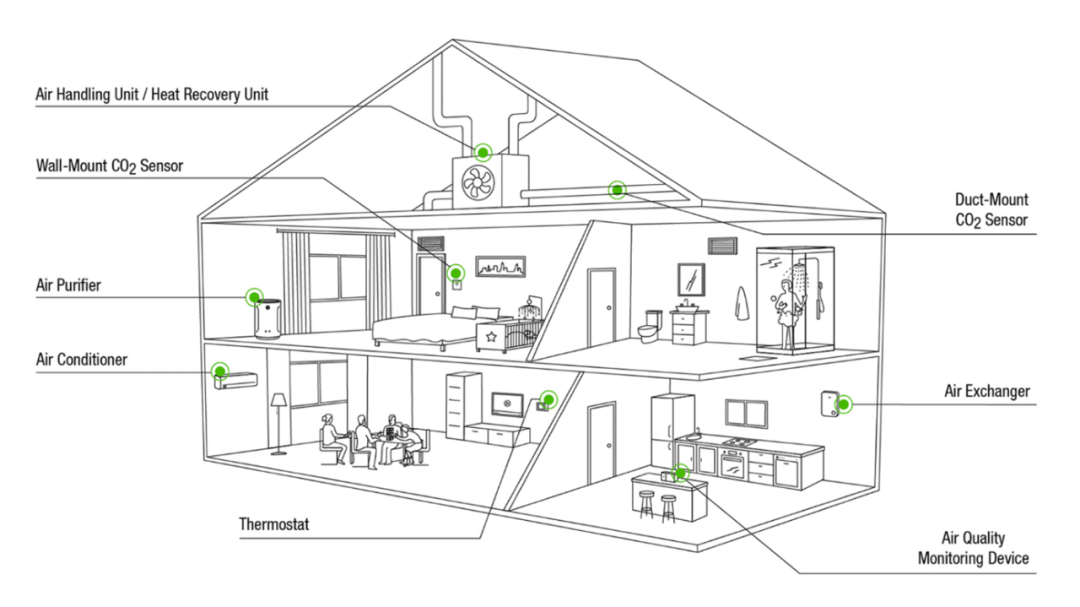

暖通空调应用概述（来源：Sensirion AG）

这项环境测量新技术突显出Sensirion在环境传感器技术领域的专业地位。SCD4x CO₂传感器所体现出的创新水平也得到各大奖项认可，包括SensorsExpo 2019“最佳传感器”，以及入围AHR 2020贸易展“最具创新产品”和2020 AMA创新奖。

作者：Marco Gysel，Sensirion CO₂传感器产品经理
