NDIR红外二氧化碳传感器应用于新风系统的优势

发布时间:2023年02月21日 14:16
浏览量:1664

什么是NDIR原理?


由于各种物质分子内部结构的不同,就决定了它们对不同波长光线的选择吸收,即物质只能吸收一定波长的光。物质对一定波长光的吸收关系服从朗伯—比尔(Lambert2Beer)吸收定律。

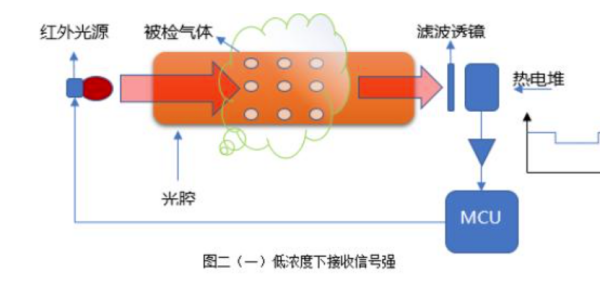

NDIR红外气体传感器工作原理是基于不同气体分子的近红外光谱选择吸收特性,利用气体浓度与吸收强度关系(朗伯-比尔Lambert-Beer定律)鉴别气体组分并确定其浓度的气体传感装置。

其主要由红外光源、光路、红外探测器、电路和软件算法组成的光学传感器,主要用于测化合物,例如:CH₄CO₂、NO、CO、SO2、NH3、乙醇、苯等,并包含绝大多数有机物。




非分散性红外线(NDIR)气体传感器,是与光学气体传感器联系最紧密的商用传感器之一,可用于评估汽车尾气、测量空气质量、探测气体泄漏情况,并支持各种医疗、工业和研究应用。

今天给大家介绍一款,能用在新风机、新风空调、空气净化器等产品的二氧化碳传感器。

随着新冠疫情进入尾声,新风系统呈现爆发式增长趋势。新风系统可将室外新鲜空气过滤后输送到室内,将室内污浊空气排入室外,更换室内空气,保持封闭空间空气质量良好,从而降低感染风险。

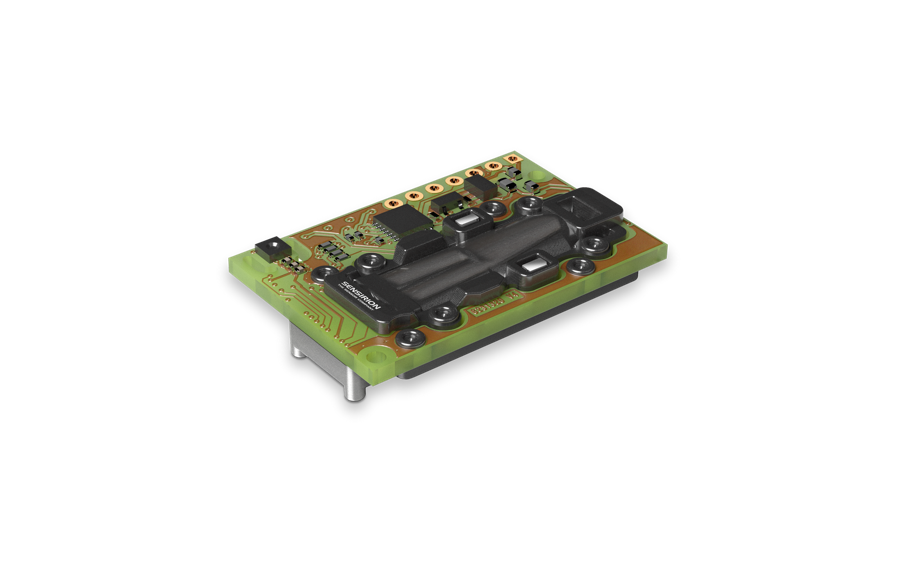

SCD30 CO₂传感器.png

SCD30




其中,基于非分散红外技术NDIR原理的二氧化碳传感器,是市场上成熟的检测二氧化碳浓度的传感器,具有以下优点:

1、抗水汽干扰、高低温范围宽

红外传感器是一种物理传感器,采用非色散红外传感器(NDIR)空气中存在的原理CO₂、由于不同类型的气体吸收特定波长的红外光,可以根据这一原理进行气体浓度检测,不像化学传感器那样容易受到环境干扰。

红外CO₂传感器的工作温度可达-10-50℃,高低温范围宽,在环境湿度大的情况下,性能也不受影响,适用于大多数场景。




2、选择性好、不中毒

选择性也被称为交叉灵敏度。在红外光谱中,二氧化碳在4.3um红外区有一个吸收峰,在此波长下,氧、氮、一氧化碳、水蒸汽都没有明显的吸收。利用这个特性进行二氧化碳气体分析,选择性更好。

传感器中毒是指传感器性能下降,主要原因是某些化学物质接触传感器,抑制传感器中敏感元件的活性,导致传感器部分或完全失去敏感性,传感器中毒通常发生在化学传感器。而红外CO₂传感器由于其物理属性,不易中毒。




3、测量范围广,测量范围广

SCD30红外二氧化碳传感器,量程可测400~5000ppm。一般而言,室外二氧化碳浓度为400~500ppm,而二氧化碳浓度超过5000ppm即将导致人体缺氧而昏迷,因此这个量程可适用大多数空气二氧化碳浓度检测场景。

此外,即使超过测量量程,红外二氧化碳传感器也会显示满量程状态,不会对传感器本身造成损坏。

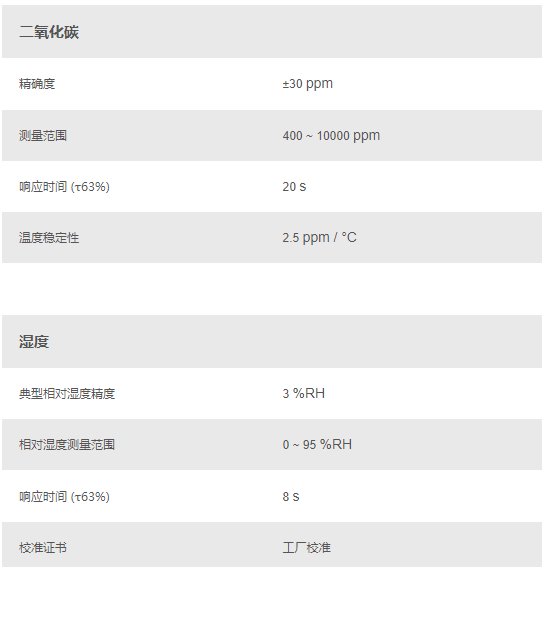

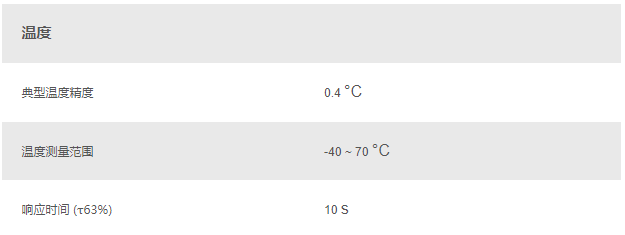

SCD30产品参数
